Расчёт деталей шкафа-купе

  В расчёте деталей главное помнить одно - толщина ДСП равна 16 мм. Это величина будет фигурировать везде при расчёте деталей . Вот например мы расчитаем полную деталировку небольшого шкафа-купе , с высотой 2000 мм. , шириной 1200 мм. и глубиной 600 мм. . То есть это небольшой стандартный шкафчик с простеньким наполнением .





 Размер крыши оставляем по размерам шкафа . Это будет деталь с размерами 1200*600 мм. , кстати сразу хочу обратить Ваше внимание на то , что первая величина в размерах деталей указывается по текстуре ДСП  , а вторая соответственно поперёк .

 Расчитываем размер боковых стоек :

 2000 мм.(высота шкафа) - 16 мм.( крыша) = 1984*600 мм.

 Дно равно :

1200мм. ( ширина шкафа) - 16-16мм. ( толщина боковых стоек) = 1168*600 мм.

 Цоколя , обычно 2шт , передний и задний . Длина у них соответствует длине дна . Высоту их можно делать 80-100 мм. Так как наш шкаф не очень широкий , то мы сделаем их 80 мм. Получаем две детали размером 1168*80 мм.

Итак мы закончили расчёт самой коробки шкафа и переходим к его наполнению . Поскольку проектируется шкаф-купе , то есть один важный момент . Дело втом , что для установки раздвижной системы нужен пустой проём шириной 100мм. , поэтому все детали внутри шкафа нужно делать глубиной не 600мм. , а 500мм.

 Приступим к расчёту средней стойки :

2000(высота шкафа)- 16-16(крыша , дно) и- 80мм. ( высота чоколя) =1888*500 мм.

 Поскольку шкаф разделён на два отдела с полками , то делаем их равными :

 1168мм. ( дно) - 16мм.(средняя стойка ) , и полученный результат 1152мм. делим надвое , получаем деталь размером 576*500мм.

 Задняя стенка как правило делается из ДВП и расчитывается очень просто :

Высота её равна 2000мм.( высота шкафа) - 80 мм. ( высота цоколя ) - 5мм. = 1915 мм.

Ширина равна  1200 мм. ( ширина шкафа) - 5мм. = 1195 мм.

 ИТОГО МЫ ПОЛУЧАЕМ ТАКОЙ НАБОР ДЕТАЛЕЙ :

             ДСП

   1. 1200 * 600 *1 шт.- крыша

   2. 1984 * 600 *2 шт.- стойки

   3. 1168 * 600 *1 шт.- дно

   4. 1168 * 80 * 2 шт. - цоколя

   5. 1888 * 500 * 1 шт. - средняя стойка

   6. 576 * 500 * 6 шт. - полки

            ДВП

   1. 1915 * 1195 *1 шт. - задняя стенка

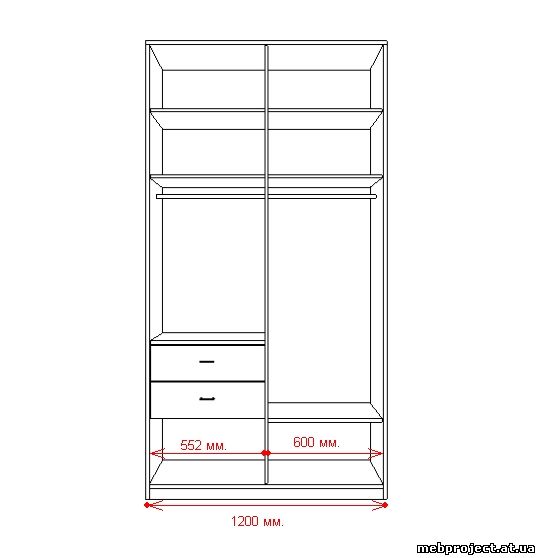

 Хочу обратить Ваше внимание на то , что если в шкафу-купе проектируется секция с блоком из выдвижных ящиков , то она делается уже фассада примерно на 50 мм. ( как показано на рисунке ниже ) , так как в противном случае шухляда попросту не откроется так , как ей будет мешать раздвижная дверь.
