Как правило , кухонный гарнитур состоит из двух составляющих , это нижние и верхние ящики . Техника сборки этих ящиков принципиально разная так , как элементы конструкций на которые приходися основная нагрузка расположены в разных местах .
Сейчас мы рассмотрим на нескольких примерах варианты сборки ящиков из нижнего и верхнего рядов .

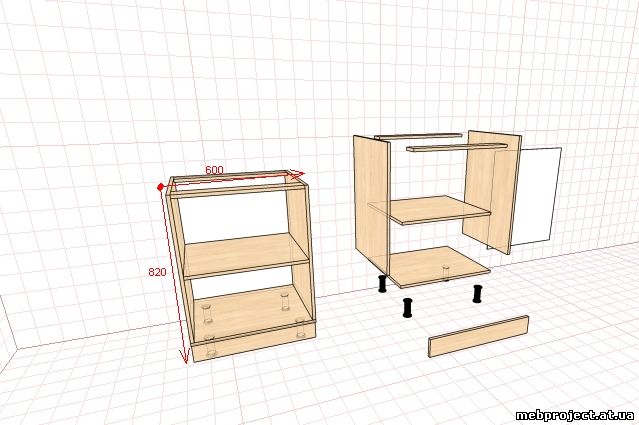

Полная высота нижнего ящика равна 820 мм.а глубина 500 мм . Кухонные ножки как правило 100 мм. , значит высота самой конструкции ( из ДСП ) равна 720 мм. Как видно на рисунке , стойки у нижних ящиков становятся на дно , а полка и царги устанавливаются между стойками .

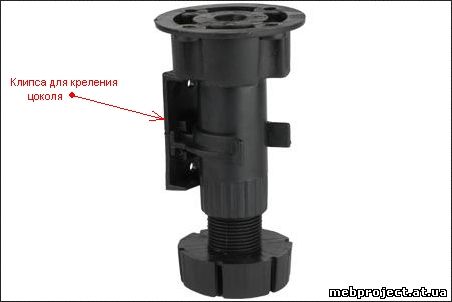

Что касается цоколя , то его можно сделать по ширине шкафа ( в данном случае 600 мм. ) или один , два длинных по всей длине гарнитура . Высота его 90-95 мм. Крепится цоколь достаточно легко , на специальных клипсах которые продаются с кухонными ножками .
Итак просчитаем детали ,( помним , что толщина ДСП равна 16 мм. ! )
Дно 600 * 500 мм.
Стойки равны 720-16=704 * 500 мм. - 2 штуки .
Полка равна 600-16-16=568 * 500 мм.
Царги равны 600-16-16=568 * 80 мм.- 2 штуки .
Цоколь равен 600 * 95 мм.
Для прощёта задней стенки из ДВП , просто отнимаем по 5 мм. от габаритных размеров констррукции
720-5= 715 мм.
600-5=595 мм.
Размер детали 715 * 595 мм.

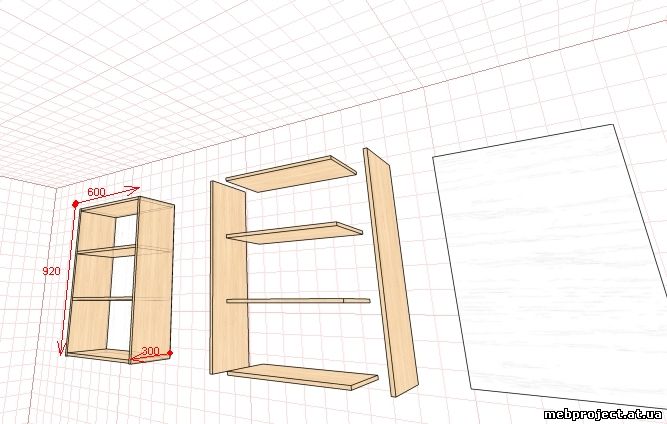

С верхними ящиками дела одстоят намного проще , возьмём например такой ящик как показан на рисунке :
Как видите , принцип сборки отличается тем , что все горизонтальные детали расположены между стойками , а значит считать ещё легче .
По данным габариты ящика равены 920 * 600 * 300 мм. , отсюда расчитываем детали :
Стойки равны 920 * 300 мм - 2 шт.
Крыша , дно и полки равны 600-16-16= 568 * 300мм. - 4 шт .
Ну и задняя стенка 915 * 595 мм.
920-5=915 мм.
600-5=595 мм.
Эти принципы сборки сохраняются для всех видов ящиков , как базовые . Ящики , например с шухлядами делаются по этому же принципу , разницу составляет лишь само наполнение .
