Шухляды ( выдвижные ящики ) - это неотъемлимый элемент любой мебели . Без них не обходится ни один кухонний гарнитур , тумбочки и даже шкафы .
На примере кухонного ящика , я покажу Вам как правильно расчитать детали шухляды , собрать её и закрепить в положенном месте .

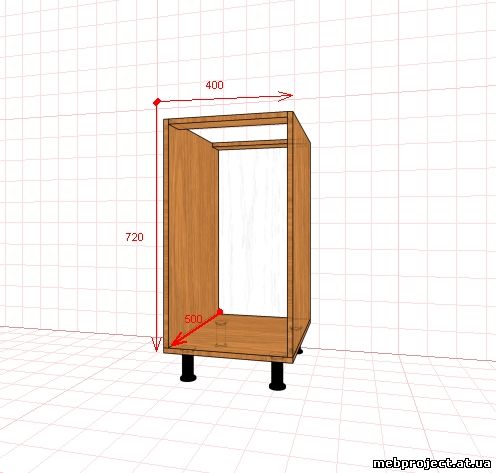

Итак берём ящик с размерами : Высота = 720 мм. , ширина = 400 мм. и глубина 500 мм.
Каждая шухляда состоит и 6 элементов , это : передняя и здняя стенки , две боковые стенки , дно ( как правило из ДВП ) ну и собственно фасад .
Расчёт делается довольно просто . Что бы узнать ширину передней и задней стенки шухляды , от ширины ящика (в нашем случае 400 мм.) отнимаем 90 мм. и получаем длину деталей 310 мм.
Длину боковых стенок делаем 450 мм. , так как глубина самого ящика 500 мм. Ну и их высоту сделаем 100 мм. , чтобы в ящик можно было вместить 4 шухляды .
Получаем такие детали ( одна шухляда ):
310 * 100 - 2 шт . и 450 * 100- 2 шт.

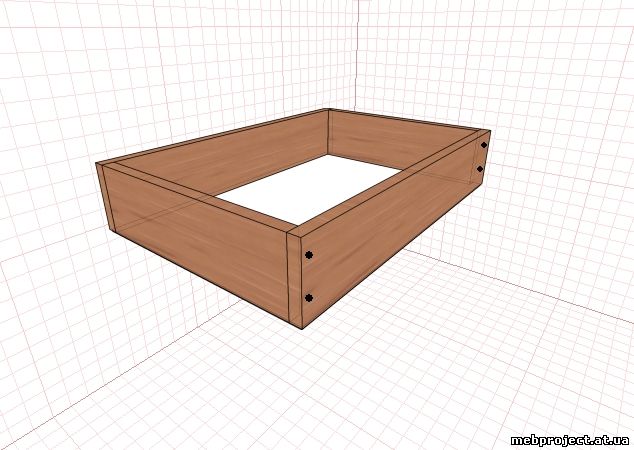

На боковых стенках сверлятся отверстия диаметром 6.5 мм. , по 8 мм от торца детали . Расстояние между ними произвольное , но одинаковое на всех четых стенках каждой шухляды . На передней и задней стенках , отверстия диаметром 4.5мм. сверлятся на торцах по центру толщины ДСП , как показано на рисунках . Собирается шухляда при помощи конфирматов .
У нас получились ящики размером 450мм. на 342 мм. Отнимаем по 3 мм. от длины и ширины и получаем размер дна , которое прибиваем гводями или привинчиваем саморезами , при этом следим за тем , чтобы сохранялась чёткая диагональ шухляды .

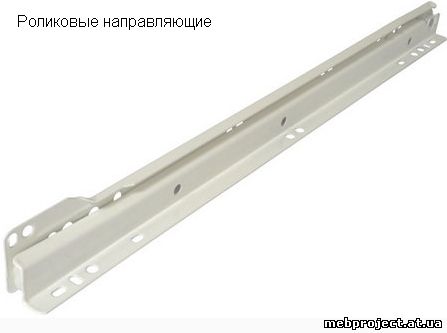

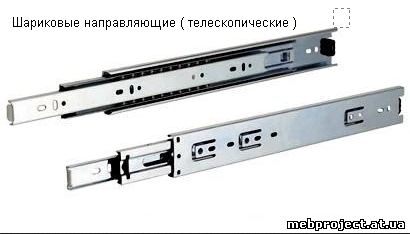

Что касается направляющих механизмов , то есть 2 широкоиспользуемых вида , это роликовые - они более дешевые и ними комплектуют практически всю заводскую мебель , и более дорогие - шарикотые ( телескопические ) , они в несколько раз надёжнее , не вылетают и очень тихие при работе .
Оба вида крепятся довольно легко и понятно .

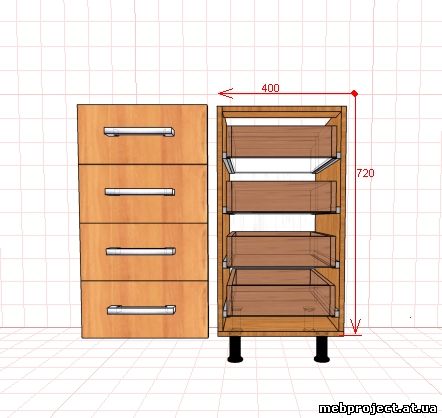

Далее , чтобы правильно распределить шухляды по ящику , нужно узнать размер фассадов . Для этого делим высоту ящика на количество шухляд :
720 : 4 = 180 мм. - это у нас будет условная высота каждого фассада .
Затем от 180 мм. отнимаем 3 мм. (на зазор ) и ещё 2 толщины кромки , например обычная бумажная кромка равна 0,5 мм * 2 = 1 мм. У нас получается :
180 - 3 - 1 = 176 мм.
Чтобы узнать ширину , достаточно от ширины ящика отнять 3 мм. и двойную толщину кромки :
400 - 3 - 1 = 396 мм.

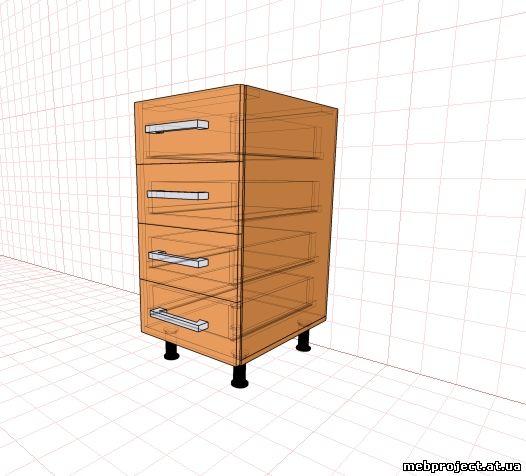

Шухляды нужно расположить так , чтобы каждая из них была не ниже своего фассада . Самый оптимальный вариант когда дно шухляды выше низа фассада на 10 - 15 мм.
После того , как разметили и установили шухляды клеим на их лицевые части несколько полосок двустороннего скотча , после приклеиваем фассады соблюдая между ними зазор в 2-3 мм.
Затем осторожно , что бы не оторвать выдвигаем шухляду и прикручиваем саморезами 3,5 * 30 мм. с внутренней стороны шухляды фассад .
Точно по такому принципу расчёта и сборки можно сделать блок шухляд и в шкафу - купе , разница лишь в том , что шухляду нужно закрепить не по краю стоек , а глубже на 20 мм. и фасад разместить между стойками шкафа , так сказать утопить . Это необходимо для того , чтобы они не мешали работе раздвижной системе шкафа .
